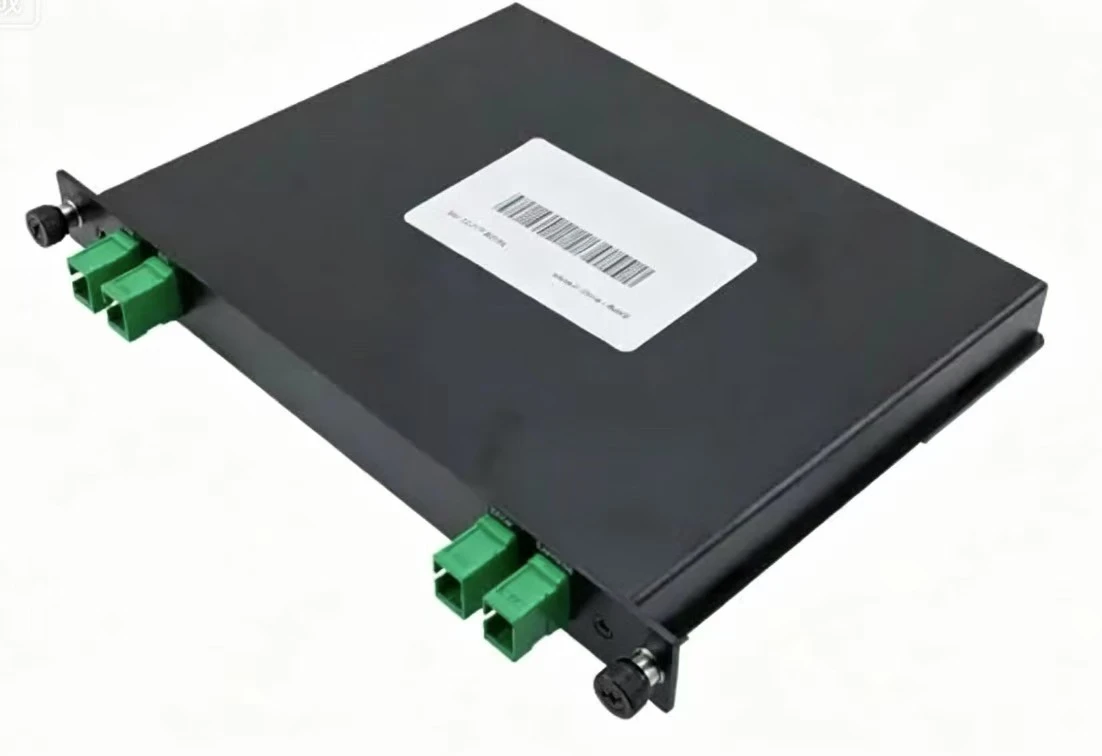

Mae dewis yr hidlydd ffibr priodol yn dasg gymhleth ond hollbwysig, yn enwedig ym meysydd cyfathrebu optegol ac optoelectroneg. Bydd yr erthygl hon yn canolbwyntio ar elfennau allweddol lluosog i helpu i ddewis yr hidlydd ffibr priodol.
一, Penderfynu ar ofynion cais
1. Senarios cais
Systemau cyfathrebu optegol, megis systemau DWDM (Amlblecsu Adran Donfedd Trwchus), Ffibr i'r Cartref (FTTH), ac ati.
Synhwyro ffibr optig: megis synwyryddion tymheredd, synwyryddion pwysau, ac ati.
Laserau ffibr: megis erbium-mwyhaduron ffibr doped (EDFA), laserau ffibr, ac ati.
Dadansoddiad sbectrol: megis sbectrosgopeg Raman, sbectrosgopeg fflworoleuedd, ac ati.
2. Amrediad Tonfedd
Band C-: 1530-1565 nm, a ddefnyddir yn eang mewn systemau DWDM.
L-band: 1565-1625 nm, a ddefnyddir ar gyfer cyfathrebu pellter hir.
Bandiau eraill: Dewiswch yr ystod tonfedd briodol yn ôl y cais penodol.
2, math hidlydd
1. Hidlydd optig ffibr yn seiliedig ar adlewyrchiad Bragg
Gratio Bragg Ffibr (FBG): Trwy gyflwyno newidiadau mynegai plygiannol cyfnodol i'r ffibr, cyflawnir adlewyrchiadau tonfedd penodol. Yn addas ar gyfer hidlo band cul ac yn cael ei ddefnyddio'n helaeth mewn systemau DWDM.
Nodweddion: Cywirdeb uchel, sefydlogrwydd uchel, colled mewnosod isel.
2. hidlydd ffibr optig yn seiliedig ar drawsnewid Fourier
Gratio: Defnyddio rhwyllau ar gyfer dadansoddi sbectrol a hidlo signalau optegol.
Nodweddion: Yn addas ar gyfer hidlo band eang, gyda chydraniad uchel a hyblygrwydd.
3. Hidlydd ffibr optig yn seiliedig ar dechnoleg ffilm denau
Hidlydd ffilm tenau (TFF): yn cyflawni trosglwyddiad neu adlewyrchiad dethol o donfeddi penodol trwy strwythur ffilm tenau aml-haen.
Nodweddion: Cywirdeb uchel, colled mewnosod isel, sy'n addas ar gyfer hidlo band cul a band eang.
4. Hidlydd ffibr microstrwythur
Effaith bandgap ffoton: Defnyddio nodweddion bandgap ffotonig ffibrau microstrwythuredig i gyflawni hidlo.
Nodweddion: Hyblygrwydd uchel, tunability, sy'n addas ar gyfer ceisiadau arbennig.
3, Paramedrau technegol
1. Tonfedd y ganolfan
Diffiniad: Y donfedd benodol a ddewiswyd gan yr hidlydd.
Gofyniad: Dewiswch donfedd canolfan fanwl uchel i sicrhau cywirdeb y signal.
2. Lled Band
Lled Llawn ar Hanner Uchafswm (FWHM): Ystod tonfedd hidlydd pan fydd y pŵer brig yn gostwng gan hanner.
Gofyniad: Dewiswch y lled band priodol yn unol â gofynion y cais. Mae lled band cul yn addas ar gyfer sefyllfaoedd sydd angen hidlo manwl gywir, tra bod lled band eang yn addas ar gyfer sefyllfaoedd sydd angen ystod tonfedd mwy.
3. colled mewnosod
Diffiniad: Colled egni signal optegol ar ôl pasio trwy hidlydd.
Gofyniad: Dewiswch hidlydd gyda cholled mewnosod isel i leihau gwanhad signal.
4. gradd ynysu
Diffiniad: Gallu gwanhau hidlydd yn y band di-pas.
Gofyniad: Dewiswch hidlydd ag arwahanrwydd uchel i leihau effaith signalau ymyrraeth.
5. Dychwelyd colled
Diffiniad: Mae cryfder y signal yn cael ei adlewyrchu yn ôl i'r pen mewnbwn.
Gofyniad: Dewiswch hidlydd gyda cholled dychwelyd uchel i leihau effaith signalau adlewyrchiedig ar y system.
6. Sefydlogrwydd
Sefydlogrwydd tymheredd: Amrywiad perfformiad yr hidlydd ar wahanol dymereddau.
Sefydlogrwydd mecanyddol: Sefydlogrwydd perfformiad hidlwyr o dan dirgryniad mecanyddol ac effaith.
4, Profi a dilysu
1. Profi labordy
Profi perfformiad: Profwch wahanol ddangosyddion perfformiad yr hidlydd mewn amgylchedd labordy.
Profi cydnawsedd: Sicrhewch fod yr hidlydd yn gydnaws â'r system bresennol.
2. Profi ar y safle
Cymhwysiad ymarferol: Profwch berfformiad yr hidlydd mewn amgylchedd cymhwyso ymarferol i sicrhau ei berfformiad o dan amodau real.
5, Enghreifftiau cais
1. system DWDM
Gofynion: Cywirdeb uchel, colled mewnosod isel, ynysu uchel.
Dewis: Gratio Bragg Ffibr (FBG) neu Gratio Array Waveguide (AWG).
2. laser ffibr
Gofyniad: Sefydlogrwydd uchel, colled mewnosod isel.
Dewis: Hidlo Ffilm Tenau (TFF) neu Gratio Bragg Ffibr (FBG).
3. Synhwyro ffibr optig
Gofyniad: Sensitifrwydd uchel, ystod tonfedd eang.
Dewis: Hidlydd ffibr yn seiliedig ar drawsnewid Fourier neu hidlydd ffibr microstructure.
