Er mwyn crychu'r derfynell sbleis dwyochrog, mae angen inni roi sylw i'r ansawdd. Yn IPC-A-620, mae pennod i ddiffinio'r fanyleb.
Targed - Dosbarth 1,2,3
• Lliw cywir -llawes grebachadwy gwres wedi'i chodio a ddefnyddir (A).
• Llawes shrinkable gwres yn canolbwyntio ar y ferrule.
• Modrwyau selio tawdd wedi llifo.
Derbyniol - Dosbarth 1,2,3
• Nid yw pennau gwifrau yn gwthio yn erbyn stop gwifrau. Gwifrau yn weladwy
trwy ffenestri archwilio (saethau).
• Mae bwlch inswleiddio gwifren yn llai na dwy diamedr gwifren gan gynnwys
inswleiddio.
• Bellmouth yn amlwg.
Derbyniol - Dosbarth 1,2,3
• Mae bwlch inswleiddio gwifren o fewn dau diamedr gwifren gan gynnwys
inswleiddio ar y ddau ben (heb ei ddangos).
• Mae pennau llewys crebachadwy gwres wedi'u selio i'r inswleiddiad gwifren
(nid oes unrhyw linynnau gwifren yn agored).
Derbyniol - Dosbarth 1,2,3
• Mae mewnoliadau crimp yn cael eu cylchdroi (sbeisiau di-dor yn unig).
- Dosbarth 1 derbyniol
Dangosydd proses - Dosbarth 2,3
• Nid yw llawes shrinkable gwres wedi'i ganoli ond mae pennau'r llewys
wedi'i selio i'r inswleiddio gwifren.
Diffyg - Dosbarth 1,2,3
• Mae inswleiddiad gwifren yn ymestyn i'r gasgen grimp gwifren (A).
• Mae mewnoliad crimp oddi ar ddiwedd y sbleis (B).
• Nid yw pen(au) gwifren yn weladwy trwy'r ffenestr(i) archwilio
(C).
• Mae bwlch inswleiddio gwifren yn fwy na dau ddiamedr gwifren
gan gynnwys inswleiddio (D).
• Nid yw llawes shrinkable gwres yn gorgyffwrdd y ddau inswleiddio
bylchau (heb eu dangos).

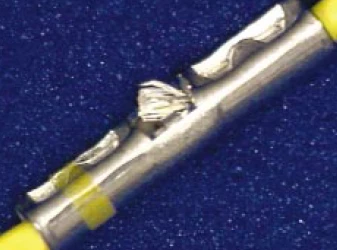

Diffyg - Dosbarth 1,2,3
• Mae llinynnau gwifren yn ymestyn y tu allan i'r ffenestr archwilio.
Diffyg - Dosbarth 1,2,3
• Mae llinynnau gwifren wedi tyllu'r llawes y gellir ei chrebachu â gwres.
