Elfen hanfodol o unrhyw derfyniad gwifren yw'r cysylltiad
Rhwng y wifren a'r cyswllt . yn crimpio cysylltiadau terfynol
yn un dull o gyflawni'r cysylltiad hwn .
Mae terfyniad da yn sicrhau cywirdeb mecanyddol a
yn cwrdd â gofynion trydanol ar gyfer y cymhwysiad .
Yn ychwanegol at y gofynion sylfaenol a amlinellir yn yr adran hon,
Ni ddylai fod unrhyw ddifrod hefyd i blatio na gorffen, dim cyswllt
dadffurfiad a fyddai'n achosi ffrithiant neu'n cynyddu grym i
mewnosod neu lwytho'r cyswllt i'r corff cysylltydd, a na
dadffurfiad cyswllt nad yw'n caniatáu i bob cloi cyswllt
tabiau neu adenydd i ymgysylltu'n llawn a chloi i mewn i'r corff cysylltydd
Ni ddylid torri nac addasu dargludyddion mewn unrhyw fodd yn
trefn i ffitio i mewn i'r cyswllt . ni ddylid tinio dargludyddion
Cyn ei derfynu, oni nodir yn wahanol .
Mae angen i bob crimpio gydymffurfio â chyhoeddwyd y gwneuthurwyr
gofynion, i . e ., uchder crimp, prawf tynnu, ac ati ., heb
O ystyried yr offer penodol a ddefnyddir . ar gyfer dealltwriaeth lwyr,
Cyfeiriwch at wneuthurwyr cysylltydd neu derfynell cymwys
Gofynion a Chyfarwyddiadau . Mae angen pob terfyniad Crimp
i fodloni gofynion y diwydiant, fel AEA, IEC, NEMA, UL neu
Arall fel y dynodwyd .
Ymdrinnir â'r pynciau canlynol yn yr adran hon:
5.1 Cysylltiadau wedi'u stampio a'u ffurfio
5.1.1 Cefnogaeth inswleiddio Crimp
5.1.2 Ffenestr Arolygu Inswleiddio
5.1.3 dargludydd crimp
5.1.4 crimp bellmouth
5.1.5 brwsh dargludyddion
Tab torri cludwr 5.1.6
5.2 Cysylltiadau Crimp Peiriannu
5.2.1 clirio inswleiddio
5.2.2 Cymorth inswleiddio (cysylltiadau arddull cymorth inswleiddio)
5.2.3 Lleoliad dargludydd
Crimpio
5.2.5 O dan Maint Dargludydd - CMA Buildup Crimpps
(5-1)
(5-2)
1. Ffenestr Arolygu Inswleiddio
Clochfa
3. Ffenestr arolygu brwsh
4. tab cloi/tang
5. Ardal crimp inswleiddio
6. Ardal Crimp dargludydd
7. Ardal paru terfynol
Tab torri i ffwrdd 8. (gall fod ar y naill ben a'r llall i'r derfynfa)
9. Clust Stopio Terfynell
Targed - Dosbarth 1,2,3
• Mae inswleiddio yn mynd i mewn ac yn ymestyn heibio'r crimp inswleiddio yn llawn
tabiau .
• Os defnyddir gwifrau lluosog inswleiddio o bob gwifren yn ymestyn
heibio'r tabiau crimp inswleiddio .
• Nid yw Crimp Insulation yn torri nac yn torri inswleiddio .
• tabiau crimp inswleiddio lapio a chefnogi inswleiddio yn llawn .
• Ar gyfer lugiau wedi'u hinswleiddio, mae'r crimp inswleiddio yn cael ei ffurfio'n gyfartal a
yn cysylltu'r inswleiddiad gwifren gan ddarparu cefnogaeth heb niweidio
yr inswleiddiad
Derbyniol - Dosbarth 1
Dangosydd Proses - Dosbarth 2
Diffyg - Dosbarth 3
• atalnodi'r arwyneb inswleiddio gan y crimp inswleiddio
tabiau, ar yr amod nad yw'r tabiau'n treiddio i lawr i'r
dargludydd .
Derbyniol - Dosbarth 2,3
• Mân ddadffurfiad yr arwyneb inswleiddio cyhyd â'r
Nid yw tabiau crimp inswleiddio yn torri, torri, treiddio na phwnio
wyneb yr inswleiddiad gwifren .

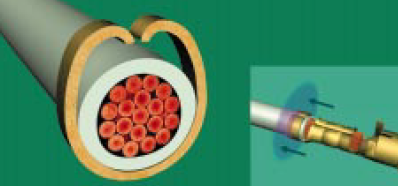

• Mae tabiau crimp inswleiddio yn darparu cefnogaeth ochr leiaf o
180 gradd i'r inswleiddiad gwifren ac mae'r ddau dab yn cysylltu â brig
yr inswleiddiad gwifren .
• Nid yw tabiau crimp inswleiddio yn cwrdd ar y brig, ond amgylchynwch y
Gwifren yn gadael agoriad o 45 gradd neu lai ar y brig .
• Rhaid i'r llawes inswleiddio allanol ar derfynellau wedi'u hinswleiddio
aros yn sicr i'r derfynfa ar ôl crimpio ..
Diffyg - Dosbarth 1,2,3
• Mae'r tabiau crimp inswleiddio yn tyllu'r inswleiddiad yn treiddio
i lawr i'r dargludydd .
• Nid yw'r tabiau crimp inswleiddio yn darparu cefnogaeth o leiaf
180 gradd o amgylch yr inswleiddiad .
• Tabiau crimp sy'n amgylchynu'r wifren ond yn gadael agoriad o
mwy na 45 gradd ar y brig .
• Nid yw'r ddau dab crimp inswleiddio mewn cysylltiad â thop
yr inswleiddiad .
• Mae dargludyddion mewn ardal crimp inswleiddio o'r cyswllt .
Isod dangoswch rai lluniau o'r diffygion .
